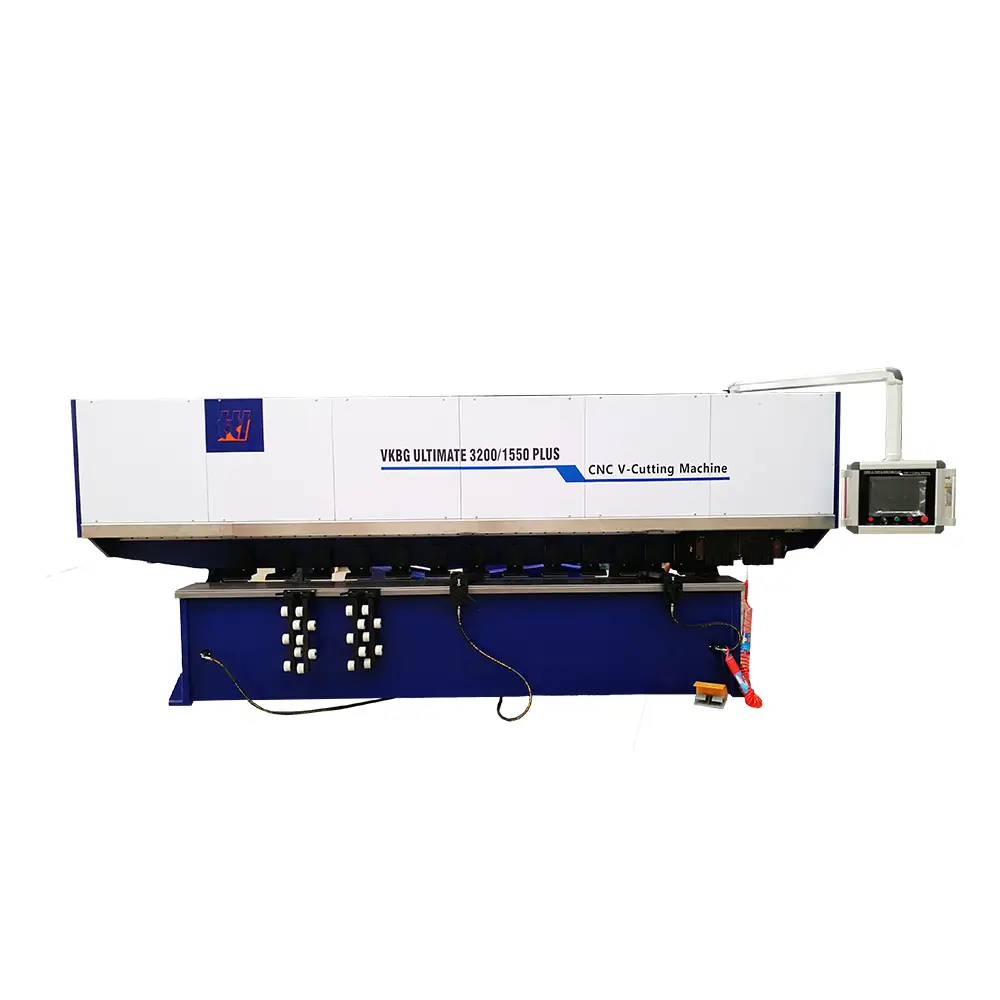

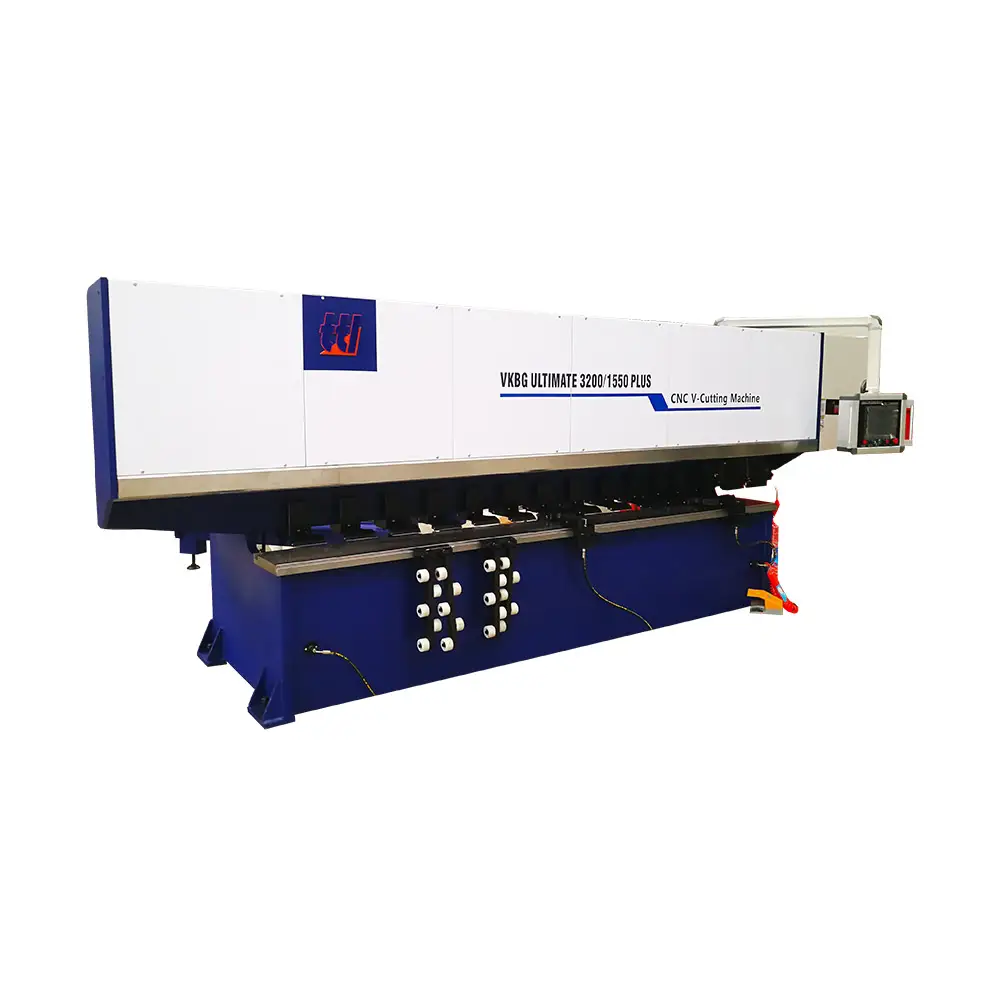

เครื่องไสร่องวี (V-CUT) รุ่น VKBG Ultimate Series

เครื่องไสร่องวี (V-CUT) 2 ทาง สามารถไสร่อง V แผ่นโลหะทุกชนิด เช่น เหล็ก สังกะสี อลูมิเนียม สแตนเลส ทองแดง สังกะสี




ปริ้นหน้านี้

Description

เครื่องไสร่องวี รุ่น VKBG Ultimate เป็นรุ่นที่พัฒนาจากรุ่นเดิม โดยเพิ่มหัววี-คัท จากเดิมแค่หัวเดียว เป็น 2 หัว

ทำให้สามารถไสร่องวีได้ 2 ทาง เรียกหัวเหล่านั้นว่า Z1 และ Z2

เหล็กกลึงขึ้นรูปถูกนำมาใช้ทำเป็นโครงสร้างหลัก ใช้สลักเกลียวที่มีความแข็งแรงสูงทำให้ตัวเครื่องทนทานต่อการใช้งาน

สำหรับโต๊ะวางชิ้นงาน ทำจากเหล็กกล้า ความแข็ง ระดับ 60HRC (HRC คือหน่วยวัดความแข็งของเหล็ก ซึ่งเครื่องไสร่องวีทั่วไปจะมีความแข็งของเหล็กไม่ถึง 30HRC) และชุบเคลือบพื้นผิวโต๊ะวางชิ้นงานด้วยความถี่สูง ทำให้โต๊ะแข็งแรงทนทานกว่าสแตนเลส ลดการเกิดความไม่เรียบของโต๊ะที่เป็นปัญหาจากเครื่องรุ่นเดิม และเพื่อในแน่ใจว่าโต๊ะจะต้องเรียบ จะขรุขระได้แค่ น้อยกว่า ± 0.03mm ซึ่งแก้ปัญหางานความไม่แม่นยำระหว่างทำงานได้เป็นอย่างดี เพื่อลดรอยขีดข่วนจากการวางชิ้นงาน ในรุ่นนี้มีอุปกรณ์ป้อนชิ้นงานจากด้านหลังเพิ่มความสะดวกในการทำงาน

Specification


Model VKBG ULTIMATE SERIES
Machining Capacity Length (mm) 3200 4000 5000 6000
Width (mm) 1250 1550 1250 1550 1250 1550 1250 1550
Thickness 0.5mm-4mm (sheet flatness <3mm)
Minimum edge 15mm
CNC

Specifics

Control Type 3-axis CNC control (X, Y, Z)

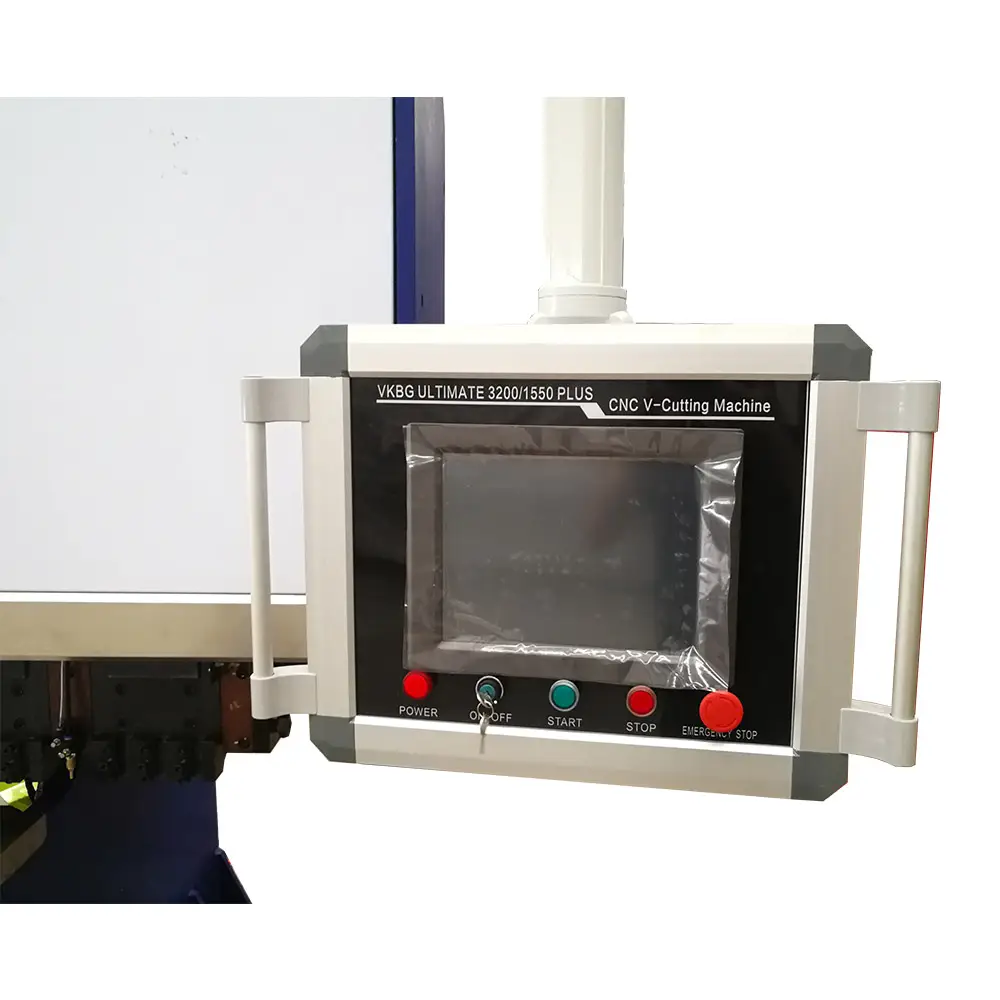

Display 12 Inch High Definition LCD touch screen
Memory Capacity 20 groups, 112 / group (which can be expanded by adding SD card)
Working System Ball screw / linear guide / gear rack
Machining

Speed

X-Axis Forward-Cutting 60m / min (frequency conversion is adjustable)
X-Axis Backward 60m/min
Y-Axis Feeding 20m/min
Z-Axis UP-Down 20m/min
Machining

Precision

Y-Axis Precision 0.001mm
Y-Axis Stoke 1500mm
Z-Axis Precision 0.001mm
Z-Axis Stoke 50mm
Driving Mode X-Axis Mitsubishi Servo Motor
Z-Axis Mitsubishi Servo Motor
Y-Axis Mitsubishi Servo Motor
Clamping Device Hydraulic system 6-10Mpa
Machine

Size

Length 5400mm
Width 2600mm
Highth 2000mm
Weight 10000kg
Table Flatness ±0.02mm/M
Main Power 380V/50Hz/3Phase
