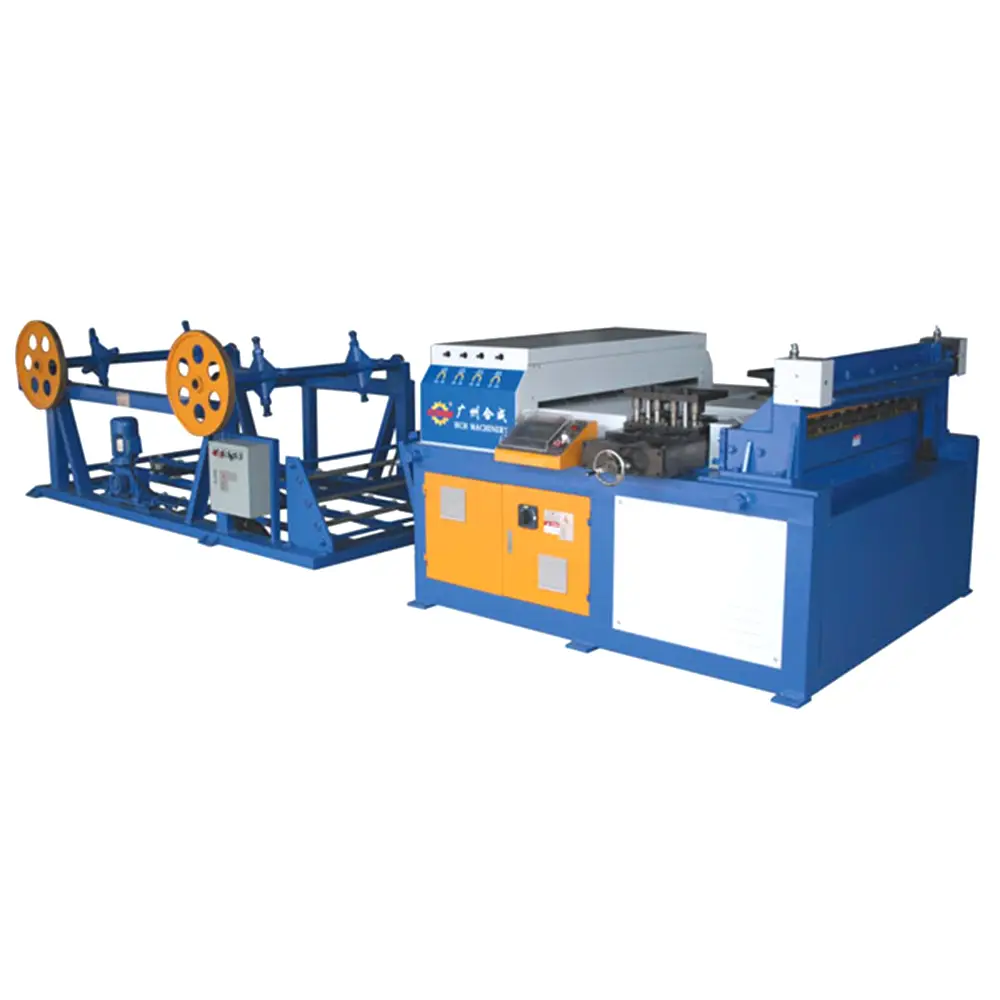

เครื่องผลิตท่อเหลี่ยม รุ่น HCH-II

เครื่องผลิตท่อเหลี่ยมอัตโนมัติแบบเริ่มต้น ใช้พนักงานควบคุมเครื่องเพียงคนเดียว ใช้คอมพิวเตอร์ควบคุมการทำงานแม่นยำ (คลาดเคลื่อนเพียง 0.5 มม.) ม้วนคลายสังกะสีใช้ระบบมอเตอร์ขับไม่กระชาก เครื่องคลายม้วนระบบอัตโนมัติ สำหรับสังกะสี 4 ลูก
ขอใบเสนอราคา

Description

Duct line HCH-II has a fully hydraulic drive system that offers maximum force, strength and durability, is the high cost-effective equipment which is suitable for the production of TDF flange, Right-Angle Flange Forming as well as the TDF flange.
All the notching for making ducts will be finished within 8 seconds. This coil line is good at ducts blanking.



Coil line HCH-II is mainly for TDF flange blanking, meanwhile, it can be used for normal sheet blanking. Matched with LTA-12A/ Pittsburgh lock former/ TDF folding machine and Angle joints, this duct line can produce very good TDF ducts.
Basic configuration:
1. One sets of single-motor driven dual-decoilers (Maximum capacity of 6-ton per station)
2. Straightener unit with Beader
3. Punch tie rod hole for duct bracing (Optional)
4. Four hydraulic notching die
5. Hydraulic shearing unit
Product introduction
1.With cut-to-length system, this coil line can match with Plasma cutting machine perfectly.
2.Plate notching for making “C Cleat” or “S Cleat” connection, this coil line will match the corresponding lock formers
3.Plate notching for making TDF flange connection, this coil line will match the TDF flange former and TDF folding machine



Specification

Model Duct Line II
ความหนาโลหะที่รองรับ  (มม.) 0.6 ~ 1.2
ความกว้างโลหะ (มม.) 1300
ความเร็ว (ม./นาที) 16
น้ำหนักสังกะสี (กก.) 6000×2
ขนาดตัวเครื่อง (มม.) 2600x1900x1500
น้ำหนัก (กก.) 4300
