Description

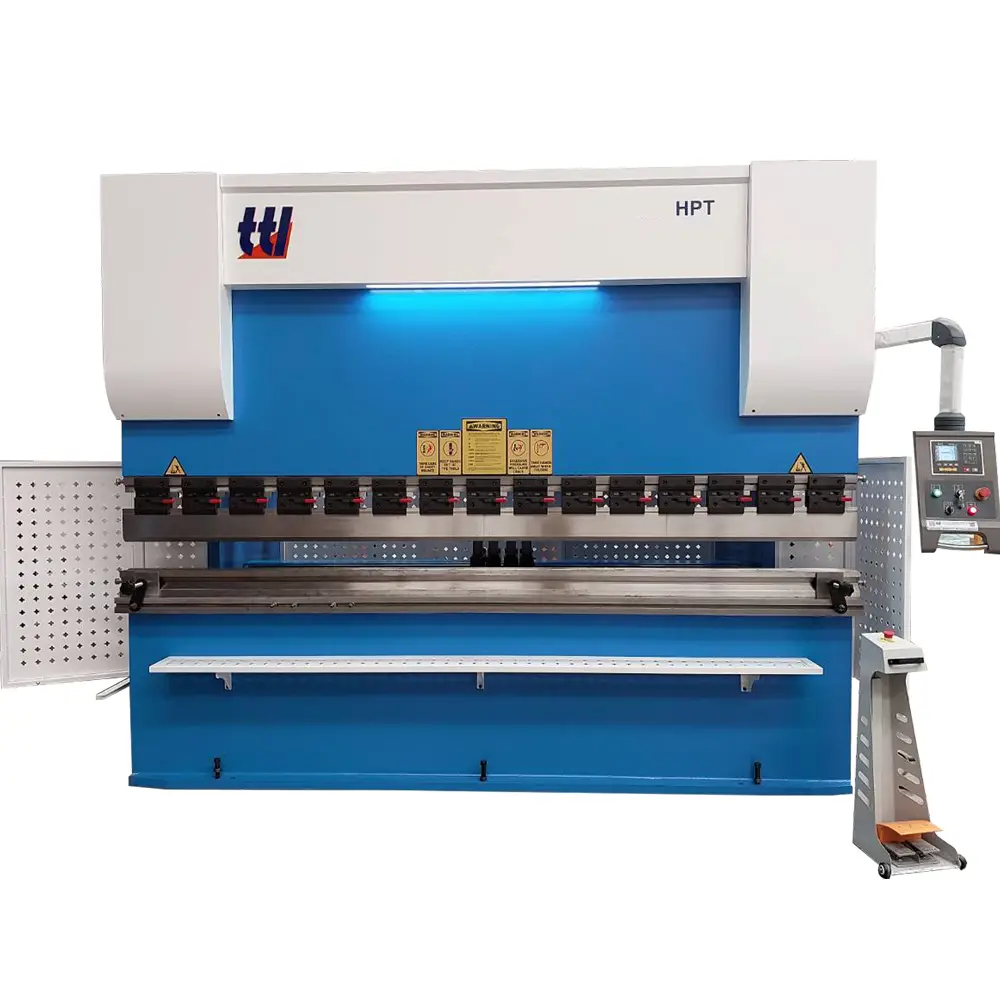

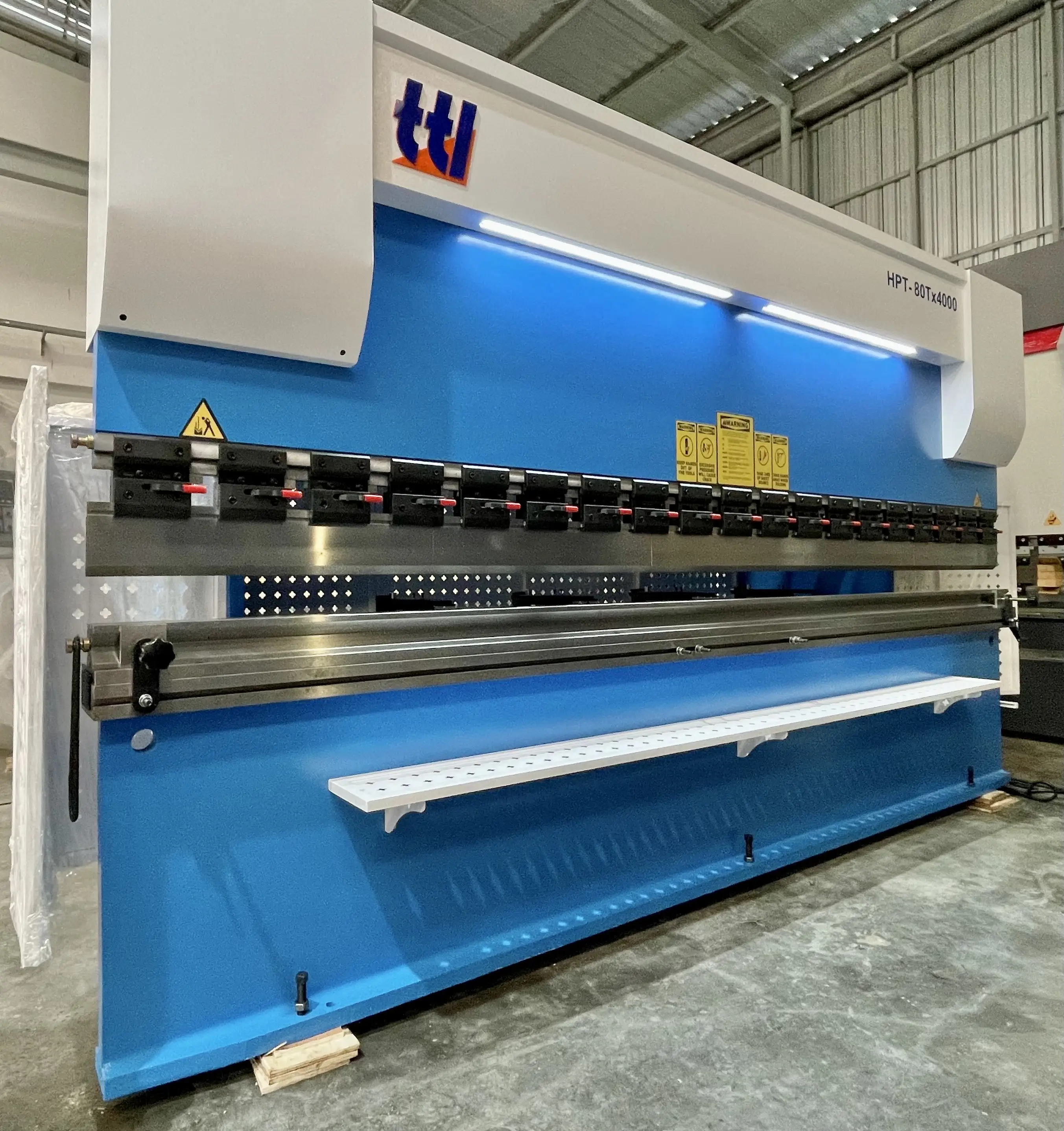

เครื่องพับไฮดรอลิค รุ่น HPT-Series
เป็นเครื่องพับคุณภาพดีเหมาะสำหรับงานหนักใช้งานง่าย ทนทาน โครงสร้างแข็งแรง ได้มาตราฐานยุโรป ค่าซ่อมบำรุงน้อย
อุปกรณ์มาตราฐาน
1) ชุดควบคุม ESTUN E21
– ระบบ NC ควบคุมแกน X และ Y
– สามารถบันทึกได ้ 40 โปรแกรม (โปรแกรมละ 25 ขัน ตอน)
2) ชุดกดพับ Y axis (Ram)
– ระบบไฮดรอลิกกดซา้ย-ขวา และรักษาสมดุลดว้ ยกลไก (Torsion beam)
– มีระบบเคลื่อนที่ลงเร็ว-ช้า เมื่อกดชิ้นงาน และกลับขึ้นเร็ว
3) ใบตั้งระยะ X axis (Backgauge)
– ขับเคลื่อนดว้ยบอลสกรู มีความแม่นยำ ±0.1 มิลลิเมตร
– ระบบมอเตอร์พรอ้ มอินเวอเตอร์
– สามารถตั้งถอยหลบชิ้นงานอัตโนมัติ
– เคลื่อนที่ได้ถึง 600 มม.
– กันชนตั้งระยะ Z axis สามารถเลื่อนซ้ายขวาได้โดยง่าย
4) ใบพับ-ร่องวี คุณภาพสูงทำจากเหล็ก C45 ; ชุบแข็ง 55-60 HRc และผ่านการเจียรนัยผิวจากโรงงาน

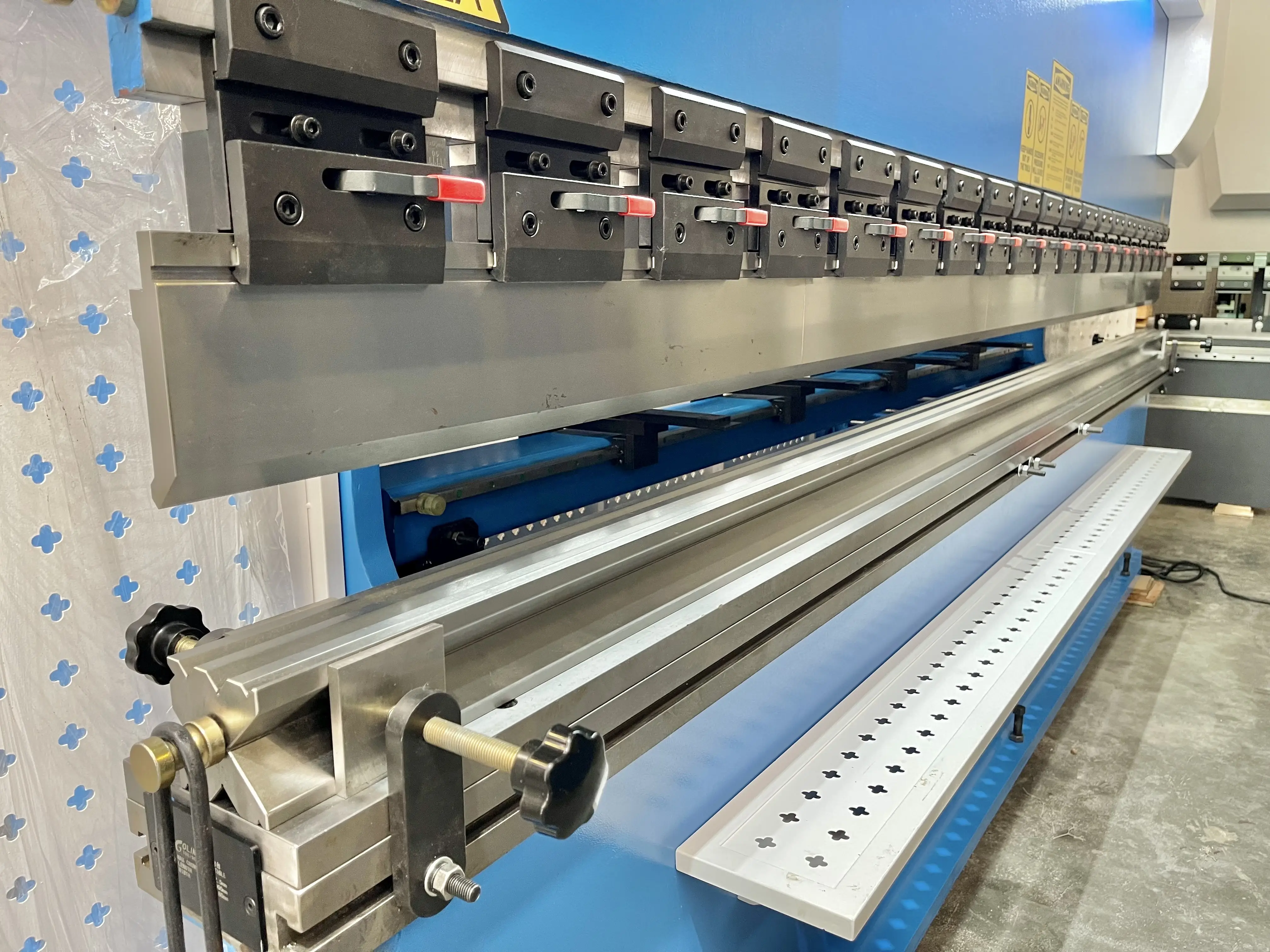

5) แคลม้ ล๊อคใบพับแบบปลดเร็ว ( Quick clamping)

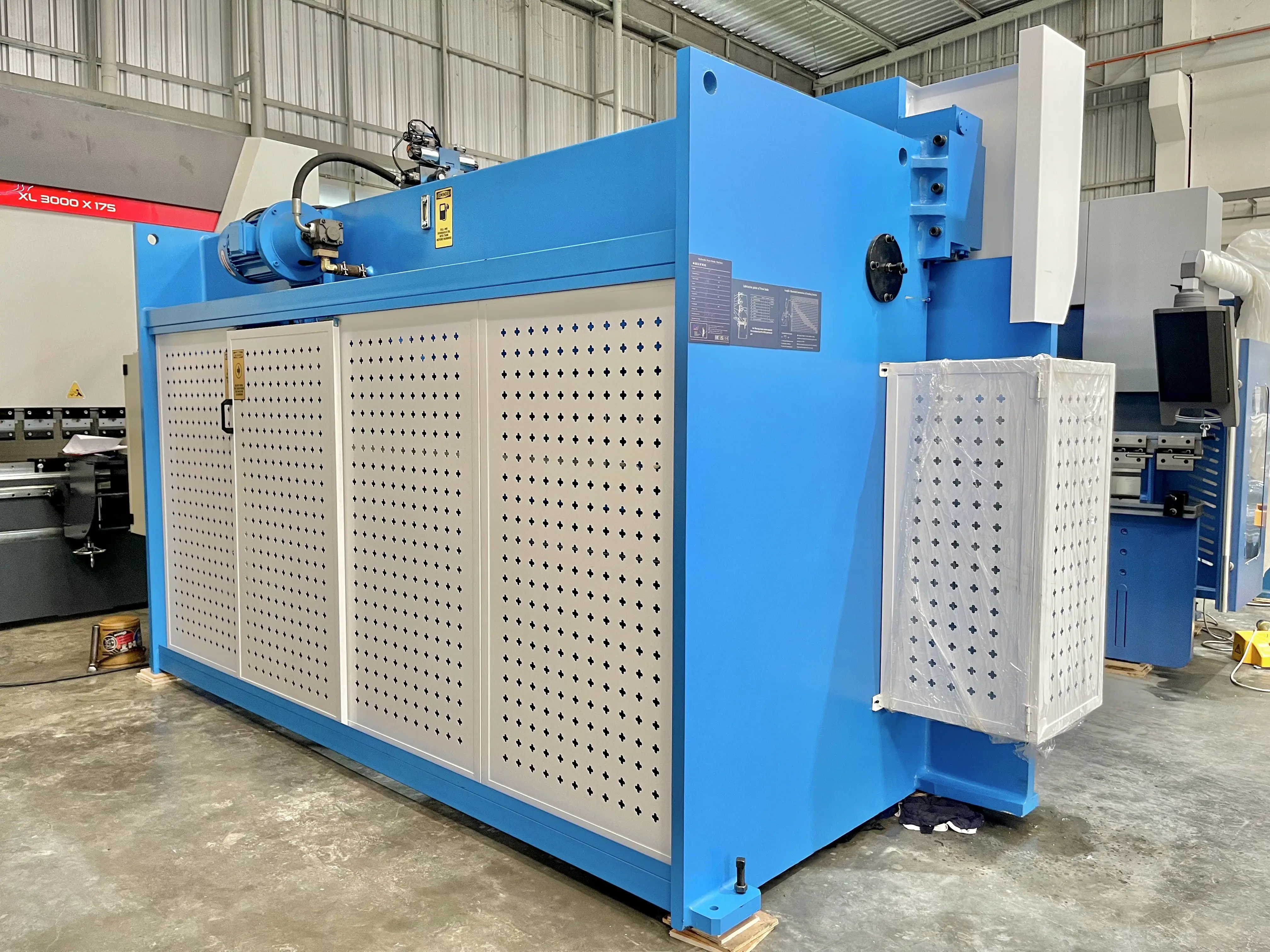

6) แผงป้องกันด้านข้างและหลังเครื่อง
7) แป้นเท้าเหยียบ พรอ้มสวิทช์ฉุกเฉิน

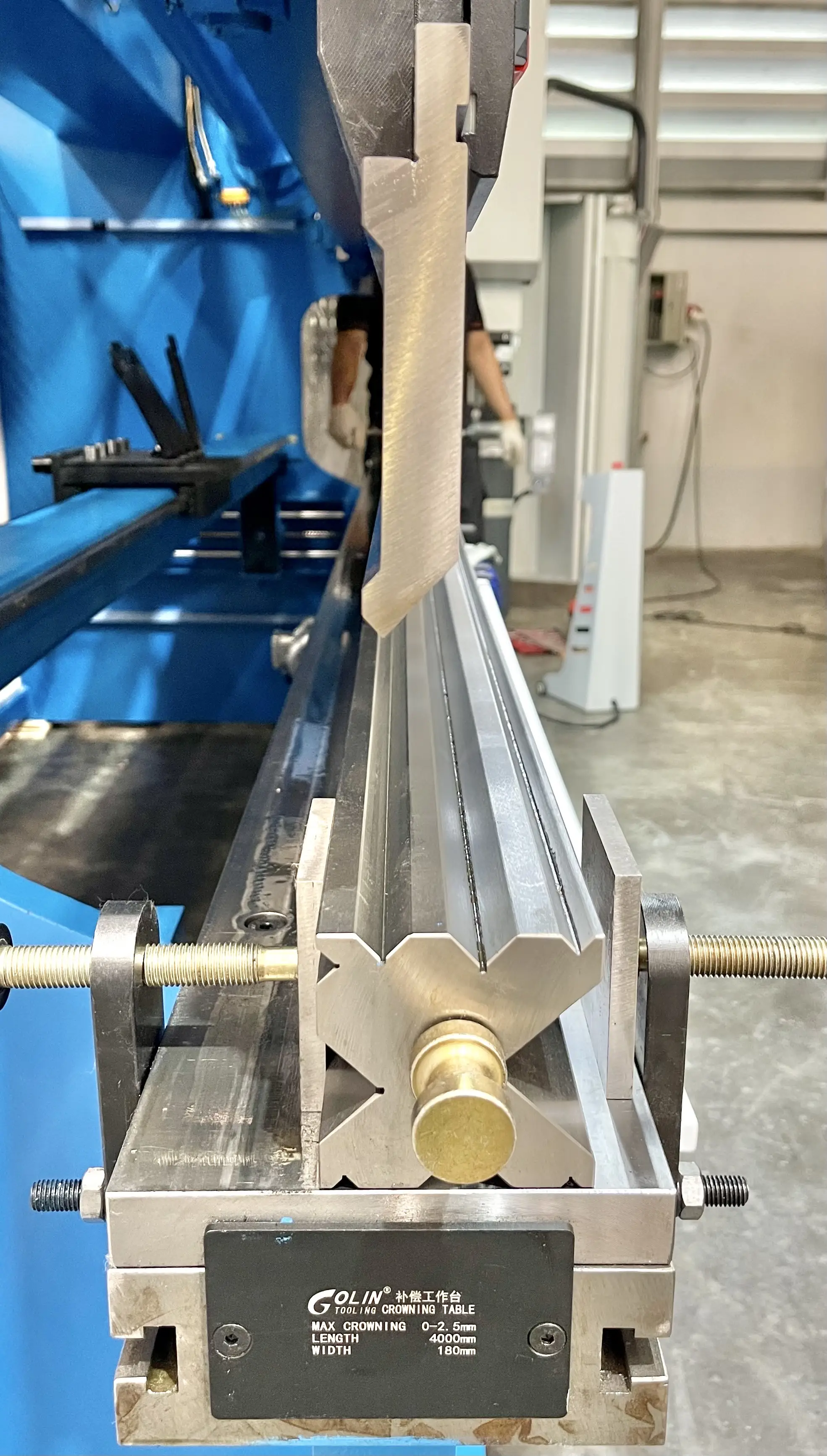

8) สามารถติดตั้งโต๊ะแก้โก่งเพิ่มได้ (Crowning)
Force Chart For Press Brake
Standard Configuration
Controller : ESTUN E21
Positioning control of back gauge intelligent positioning control One-side and two-side positioning which eliminates spindle clearance effectively Retract functions Automatic reference searching One-key parameter backup andrestore Fast position indexing 40 programs storage space, each program has 25 steps Power-off protection.
Hydraulic System: Germany Bosch Rexroth
Germany Bosch-Rexroth integrated hydraulic system block, hydraulic transmission with high reliablity, integrated hydraulic system can effectively alleviate problems caused by leakagof hydraulic fluid
Pump: American SUNNY Pump
The special tooth shape design (linear-linear conjugate line)
makes the noise and pulsation of the oil pump work greatly reduced.
Electrics: Germany Schneider
Double Polished Rod & Finger
Clamp
O-Ring:Japanese NOK
Footswitch: South Korea Kacon
Fitting: Germany EMB
Copper Sheet

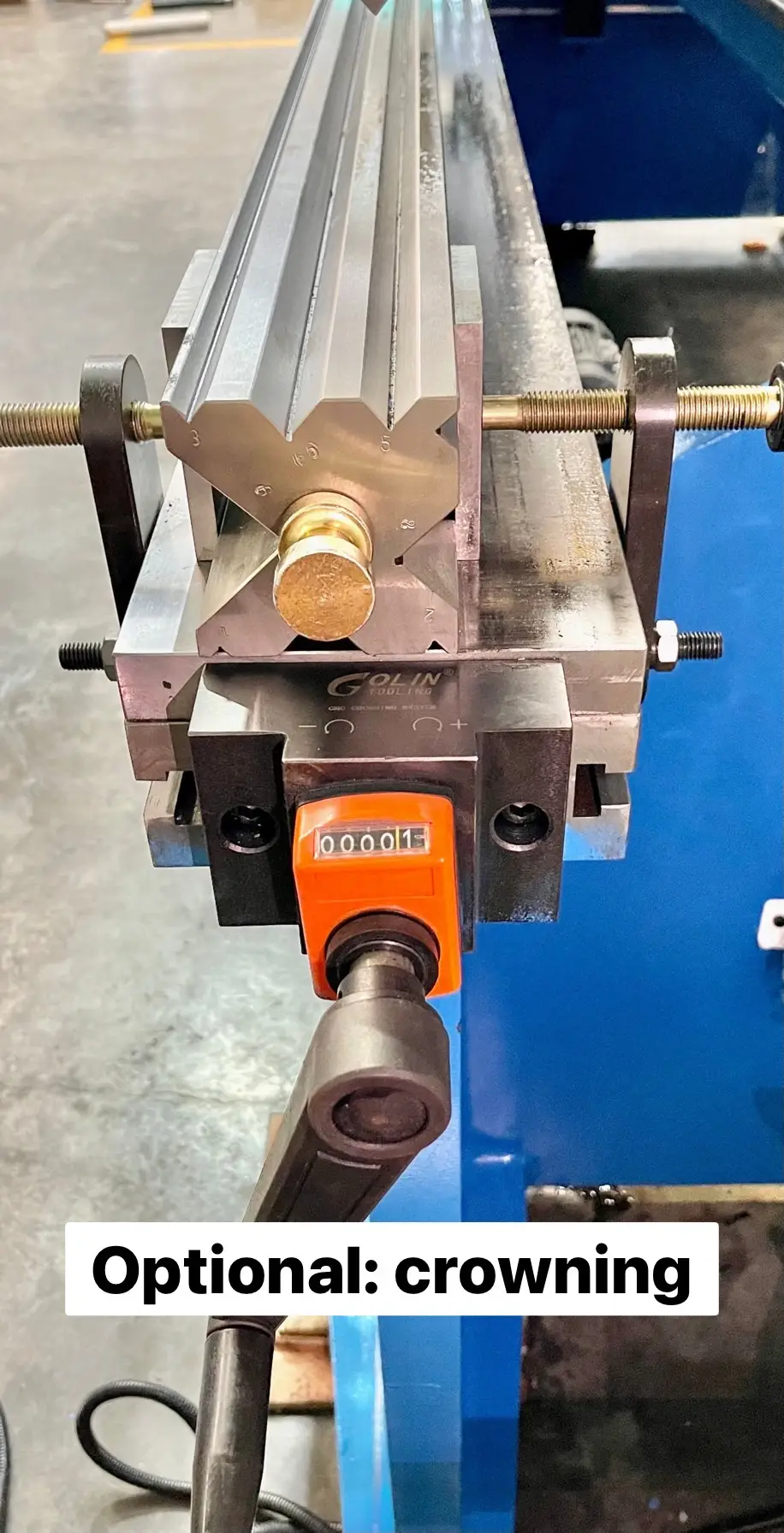

Manual Crowning System (Option Configuration)
