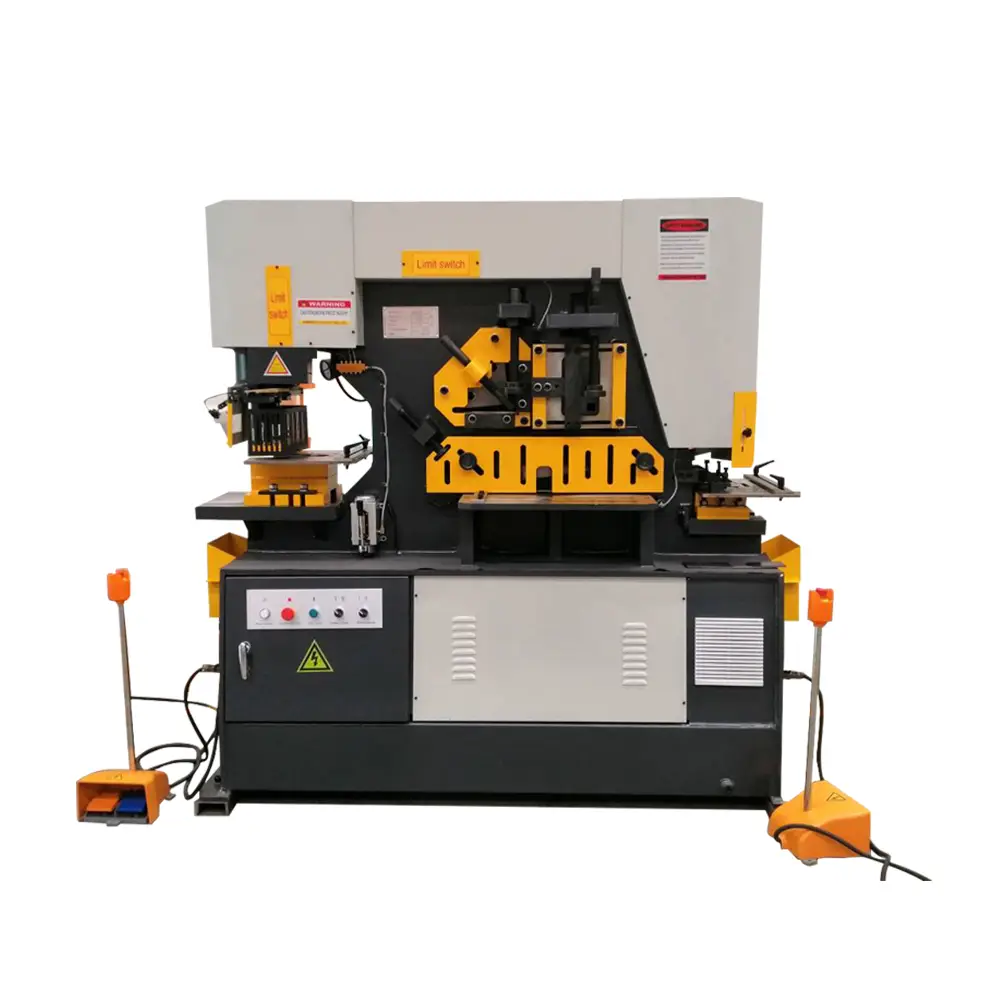

Multi-Purpose Machine Model : Q35Y

Multipurpose machine can punch, cut or notching the steel according to the parameter list, can also cut, notch, or drill various steel shapes.

Request Quote

Description

เป็น เครื่องตัดเจาะอเนกประสงค์ เครื่องนี้สามารถเจาะ, ตัด หรือบากเหล็กตามรายการพารามิเตอร์พื้นฐานข้านล่างได้ หรือ ยังสามารถตัด, บากหรือเจาะรูเหล็กรูปพรรณต่างๆได้ ถ้าเปลี่ยนแม่พิมพ์ตัดเป็นอุปกรณ์เสริมอื่นๆที่ติดมากับเครื่องนี้ ก็จะสามารถตัด, บากและเจาะดัดงอเหล็กให้ได้รูปร่างพิเศษต่างๆ ได้

-ขับเคลื่อนด้วยระบบไฮดรอลิค ขนาดเครื่องเหมาะสม, น้ำหนักเบา, เสียงรบกวนจากการทำงานต่ำ ทั้งสะดวกและแม่นยำเชื่อถือได้ความสามารถเกินตัว

-เครื่องจักรนี้ใช้ในการ ตัด, บากหรือเจาะรู เหล็กและเหล็กรูปพรรณต่างๆ เหมาะใช้กับการอุตสาหกรรมหลายชนิดเช่นการบิน, อุตสาหกรรมขนาดเล็กหรืออุตสาหกรรมเบา, อุตสาหกรรมโลหะ, การก่อสร้าง, อุตสาหกรรมยานยนต์, พลังงานไฟฟ้าและอุปกรณ์เฟอร์นิเจอร์ ฯลฯ

Technical Information

Model Q35Y- 16 Q35Y- 20 Q35Y- 25 Q35Y- 30
Ramming strength (ton) 65 90 110 140
May c ut the biggest thic kness of slab (millimeter) 16 20 25 30
Sheet intensity (Newton/millimeter 2) ≤450 ≤450 ≤450 ≤450
Angle of shear
A traveling schedule c uts the board size (thic k * wide) (millimeter) 16*250 20*330 25*330 30*355
8*400 10*480 16*600 20*600
Slide stroke 80 80 80 80
Number of stroke (rpm) 8 8 6 6
Throat depth ( millimeter) 300 355 400 600
Punc h holes thic kness (millimeter) 16 20 25 26
Biggest punc h holes diameter (millimeter) 25 30 35 38
Main electrical mac hinery power (kilowatt) 4 5.5 7.5 11
External dimensi ons (long * wi de * high) millimeter 1640*730* 1770 1640*800* 1900 2355*960* 2090 2680*1040*2300
Machine weight (kilogram) 1600 2300 4800 6800


Profile



Round Bar



Square Bar

Equal Angle T-Bar Option
90°Shearing 45°Shearing 90°Shearing 45°Shearing joistq Channel
Section View
Q35Y- 16 45 40*40 125* 125*12 50*50*5 120* 120*12 60*60*8 126* 74* 5 126* 53* 5. 5
Q35Y- 20 50 50*50 140* 140*12 50*50*5 140* 140*12 70*70*10 160* 86* 8 160* 60* 6. 5
Q35Y- 25 60 50*50 160* 160*14 50*50*5 160* 160*14 80*80*10 200* 102*9 210* 75* 9
Q35Y- 30 65 55*55 180* 180*16 60*60*6 180* 180*16 80*80*10 280* 124*10.5 280* 86* 12
