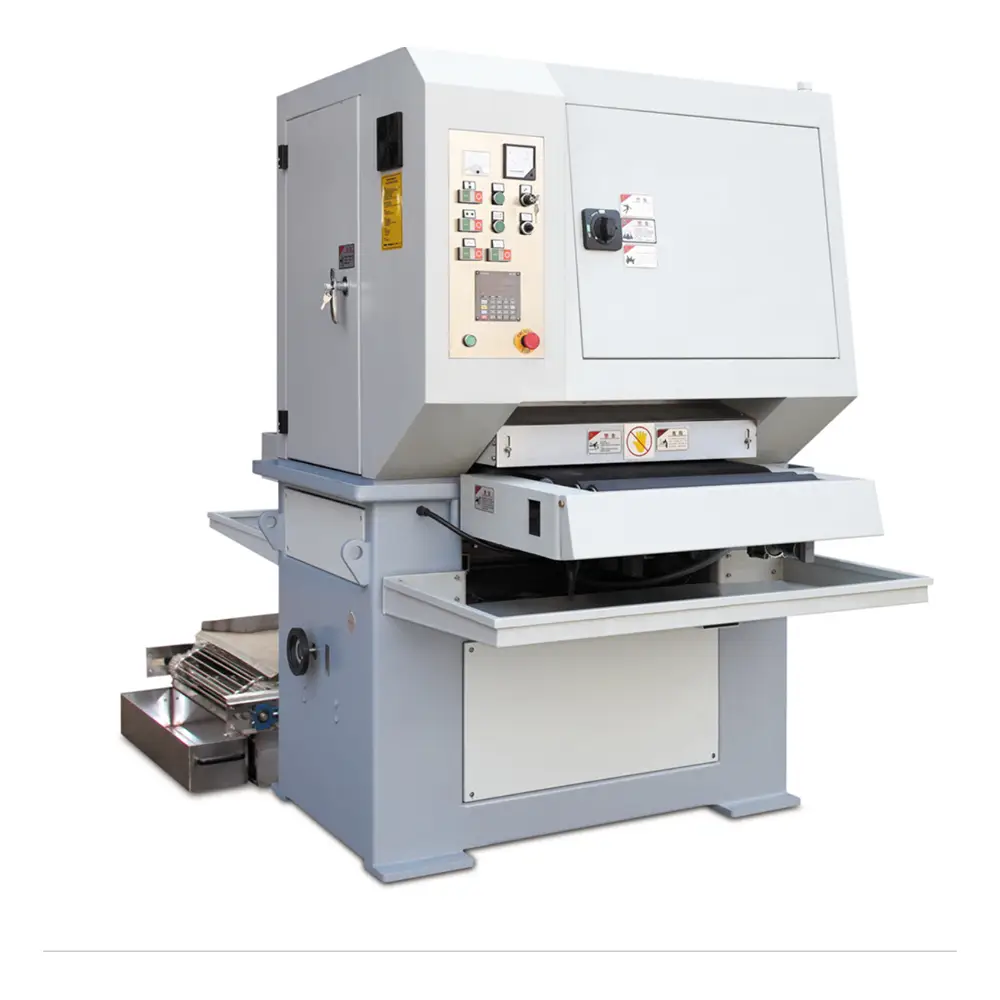

เครื่องลบคมและขัดผิว รุ่น ADV801RW80

จำหน่ายเครื่องลบคมและขัดผิวโลหะ เหล็ก อลูมิเนียม สแตนเลส ทองแดง โลหะต่างๆ ขัดผิว ลบคมชิ้นงานได้อย่างมีประสิทธิภาพ

    Request Quote

Description

1. การใช้เครื่องจักรและพารามิเตอร์หลัก
1.1 คำแนะนำอุปกรณ์
สำหรับวัสดุแผ่นโลหะแบน (อลูมิเนียมทองแดงสแตนเลส ฯลฯ ) ขัดแปรงและขัดเงา
1.2 หลักการเทคโนโลยีการแปรรูป

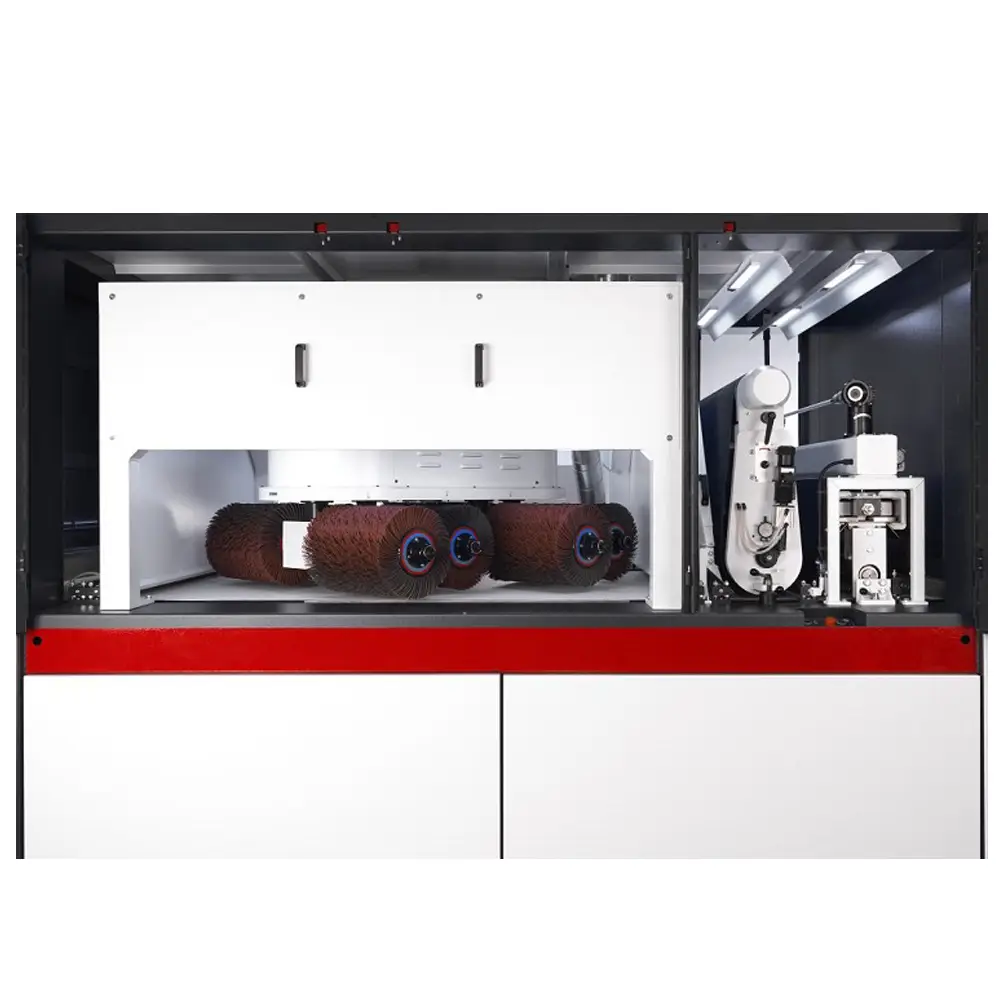

โครงสร้างหลักของเครื่องคือการรวมกันของสายพานขัดและกลุ่มของ 4 blushers สำหรับการ
ขัดและการเจียร แต่ละสถานีสามารถใช้งานได้อย่างอิสระหรือใช้ร่วมกัน: เปิดเหมาะสำหรับ
ผลิตภัณฑ์ที่หลากหลายด้วยกระบวนการที่หลากหลายที่โรงงานต้องการ
1.3 ฟังก์ชั่นและข้อดี
1. ลูกกลิ้งขัดแบบควบคุมด้วยระบบนิวเมติกซึ่งสามารถยกและลดระดับได้อย่างอิสระ
เมื่ออุปกรณ์ล้มเหลวลูกกลิ้งขัดทั้งหมดจะยกโดยอัตโนมัติเพื่อป้องกันวัสดุจากความเสียหาย
2. Special customized type tensioning cylinder with large bore and high stability;
3. Independent bearing hanging plate, easy to adjust;
4. Automatic thickness measurement function, automatically locate the thickness of the plate;
5. Damping belt devistion knob, adjust the devistion of the belt, the operation is simple and convenient .
6. Vac-sorb worktable
7. The wide belt contact roller can be switched between forward and reverse according to the actual
situation during the working process.
8. There is cleaning brush roller equipped, which is used to remove the metal plate residue during the
working process of the conveyor belt.

Spare part list

No. Name Brand
1 Lowvoltage electrical

appliances

Simens
2 Pneumatic components AirTAC (Taiwan)
3 Photoelectric switch Autonics (Korea)
4 Bearings NSK
5 Converter Delta(Taiwan)
6 PLC Delta(Taiwan)
7 Electrical components LS(Korea)

2. ส่วนเสริม
2.1 ตัวกรองน้ำหล่อเย็น
1) แผ่นกรองการหมุนเวียนน้ำที่มีความแม่นยำสูงจากสเตนเลสภายนอก 1 ชุดลูกกลิ้งปิดกั้นน้ำที่นำเข้า 1 ชุด
และลูกกลิ้งบีบ 3 คู่ที่เต้าเสียบ
2) กรอบของโรงสีน้ำถูกฉีดพ่นด้วยพลาสติกหลังจาก: – การบำบัดการกัดกร่อน โครงด้านใน
ติดตั้งแผ่นหุ้มสเตนเลสสตีลและสกรูยึดเป็นสกรูสแตนเลส
3) ใช้ระบบหมุนเวียนน้ำสแตนเลส 304 โครงสร้างปิดผนึกสองชั้นไม่เป็นสนิม
อายุการใช้งานที่ยาวนานขึ้นมีเสถียรภาพมากขึ้น
4) ตัวกรองแยกตะกอนสามขั้นตอน

Specification

Model :
ความกว้างที่ใช้ได้ 30-1300 มม
ความหนาที่มีจำหน่าย 0.5-100 มม
ความเร็วลูกกลิ้งอันดับ 1 ความเร็วในการควบคุมความถี่
ความเร็วลูกกลิ้งหมายเลข 2 ความเร็วในการควบคุมความถี่
ความเร็วในการป้อน ความเร็วความถี่ 5-25m / นาที
ขนาดเข็มขัด 2200 * 1320 มม
กำลังมอเตอร์อันดับ 1 30 กิโลวัตต์
กำลังมอเตอร์เบอร์ 2 30 กิโลวัตต์
กำลังมอเตอร์เบอร์ 2 22 กิโลวัตต์
ส่งกำลังมอเตอร์ 3 กิโลวัตต์
กำลังมอเตอร์ LiC 0.55 กิโลวัตต์
  กำลังปั๊มน้ำ 0.75KW (สำหรับระบบหล่อเย็น fi lter, op: onal part)
กำลังมอเตอร์ทั้งหมด 44.05 กิโลวัตต์
ชั้นวางเข็มขัดอันดับ 1 Φ240mmล้อยางนอกรีต
ลูกกลิ้งแปรงเบอร์ 2 Φ300มม
ความดันอากาศทำงาน ≥0.6Mpa
ความเร็วของอากาศที่ถูกดูด 8200 ม
ขนาดเครื่อง 2750 * 1850 * 2400 มม

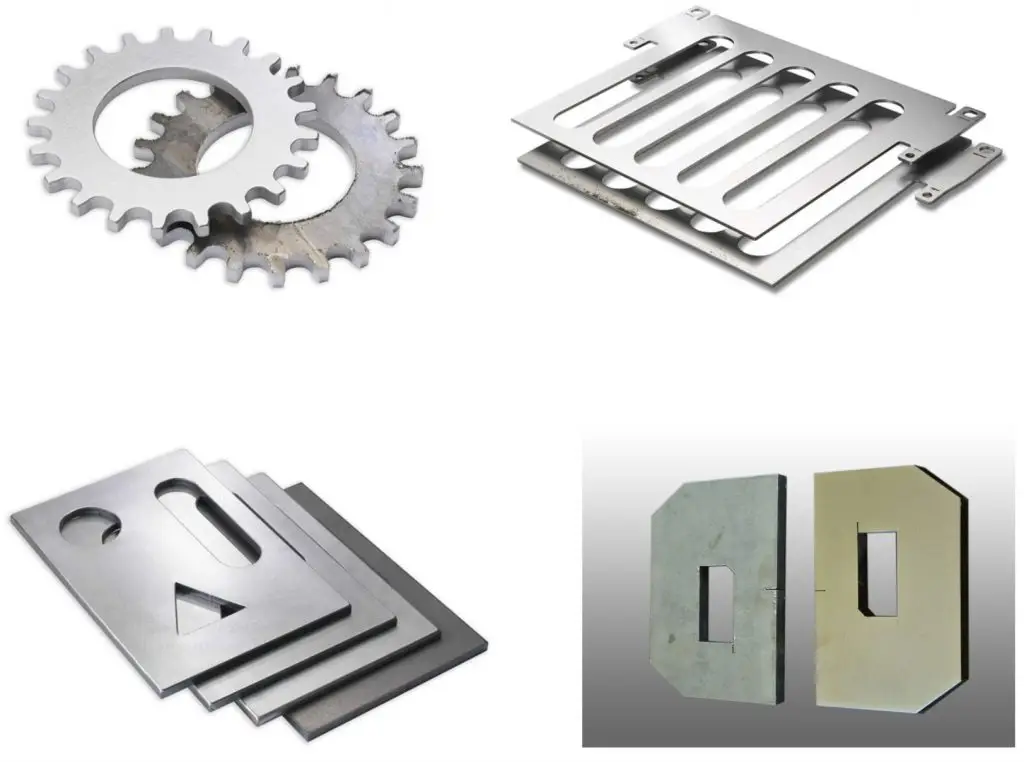

Cutting samples
